Máquina de enfoscar con 3 boquillas bloqueables
Esta bomba (pistola de enfoscar) tiene 3 boquillas de dispersión paralelas bloqueables para el enfoscado de paredes o carga de armaduras. Este dispositivo de enfoscado TENKA ofrece muchas ventajas y aplicaciones.
Detalles del producto

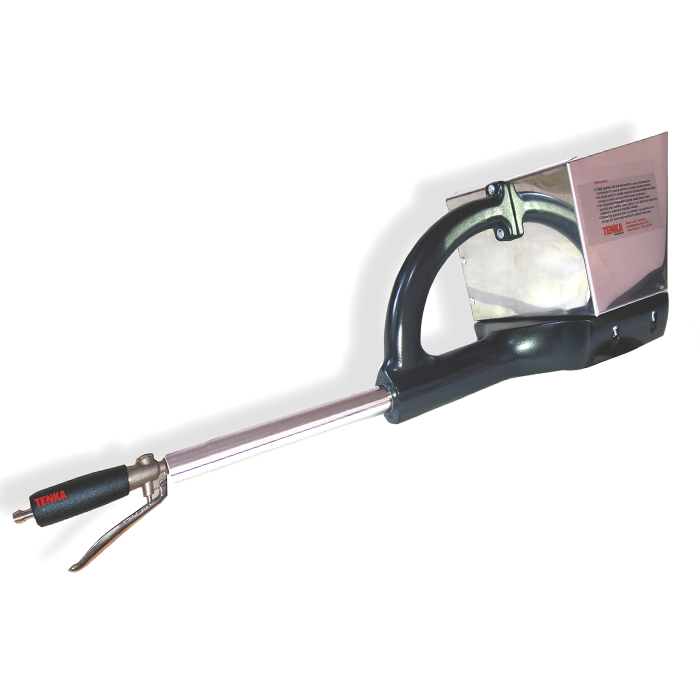

TENKA TK-31N es un equipo neumático para la proyección de mortero, desarrollado especialmente para el enfoscado de paredes y superficies verticales. El aparato utiliza tres boquillas de pulverización, y cada una de ellas puede desactivarse por separado. De este modo, la configuración de trabajo puede modificarse en función de la superficie a enfoscar, el material utilizado y la capacidad del compresor.
La forma del aparato ha sido diseñada para un uso práctico en la obra. La posición vertical del mango permite sostener la cubeta y el mortero de la forma más natural para el brazo, ofreciendo al operador un buen control sobre la dirección de aplicación y reduciendo las posiciones incómodas durante trabajos prolongados.

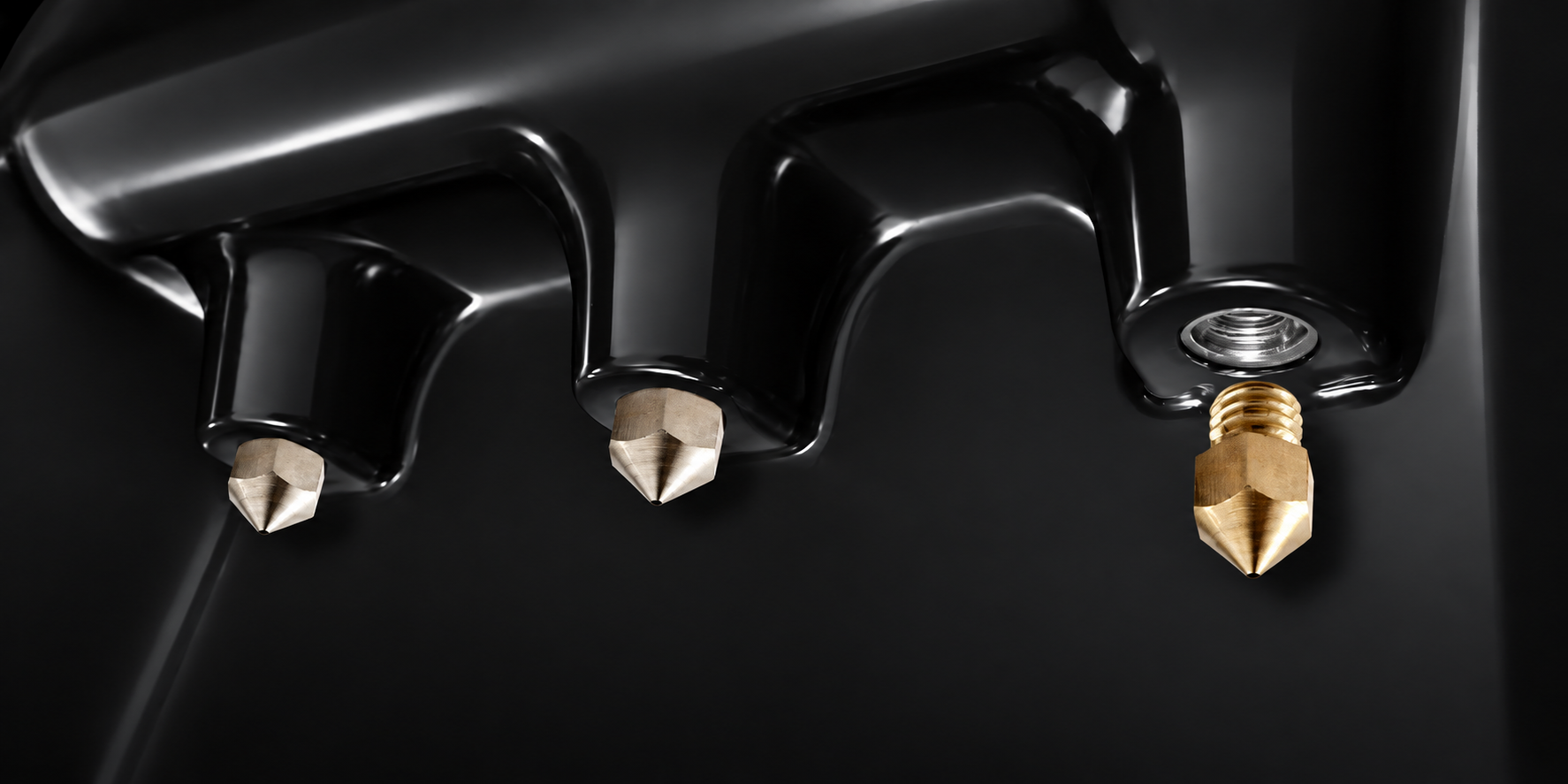

Sistema neumático con tres boquillas independientes
A diferencia de una pistola con una sola salida, la TK-31N distribuye el mortero a través de tres boquillas situadas una al lado de la otra. Esta configuración aumenta el área cubierta en cada movimiento y es especialmente adecuada cuando se deben enfoscar superficies verticales de grandes dimensiones.
Sin embargo, no es obligatorio que las tres boquillas funcionen permanentemente. El sistema permite elegir el número de boquillas activas, por lo que la pistola puede configurarse para una, dos o tres boquillas. El operador puede así elegir entre una zona de aplicación más amplia y un chorro más concentrado.
Regulación del número de boquillas mediante tapones de bloqueo
Para desactivar las boquillas que no son necesarias, se utilizan tapones de bloqueo específicos. Estos se montan rápidamente y no requieren llaves u otras herramientas para su apriete. Al montar el tapón, se obstruye tanto el recorrido de la boquilla correspondiente como el orificio por el cual el aire comprimido participa en la proyección del mortero.
Esta solución permite cambiar rápidamente el modo de trabajo. En una pared grande se pueden mantener activas las tres boquillas, mientras que en zonas estrechas, al rellenar ciertos huecos o cuando se requiere una aplicación más precisa, se puede trabajar solo con una o dos boquillas.
La posibilidad de seleccionar las boquillas también es útil cuando el compresor disponible no puede suministrar el caudal de aire necesario para el funcionamiento simultáneo de todo el sistema. En lugar de cambiar el aparato, simplemente se puede reducir el número de boquillas utilizadas.

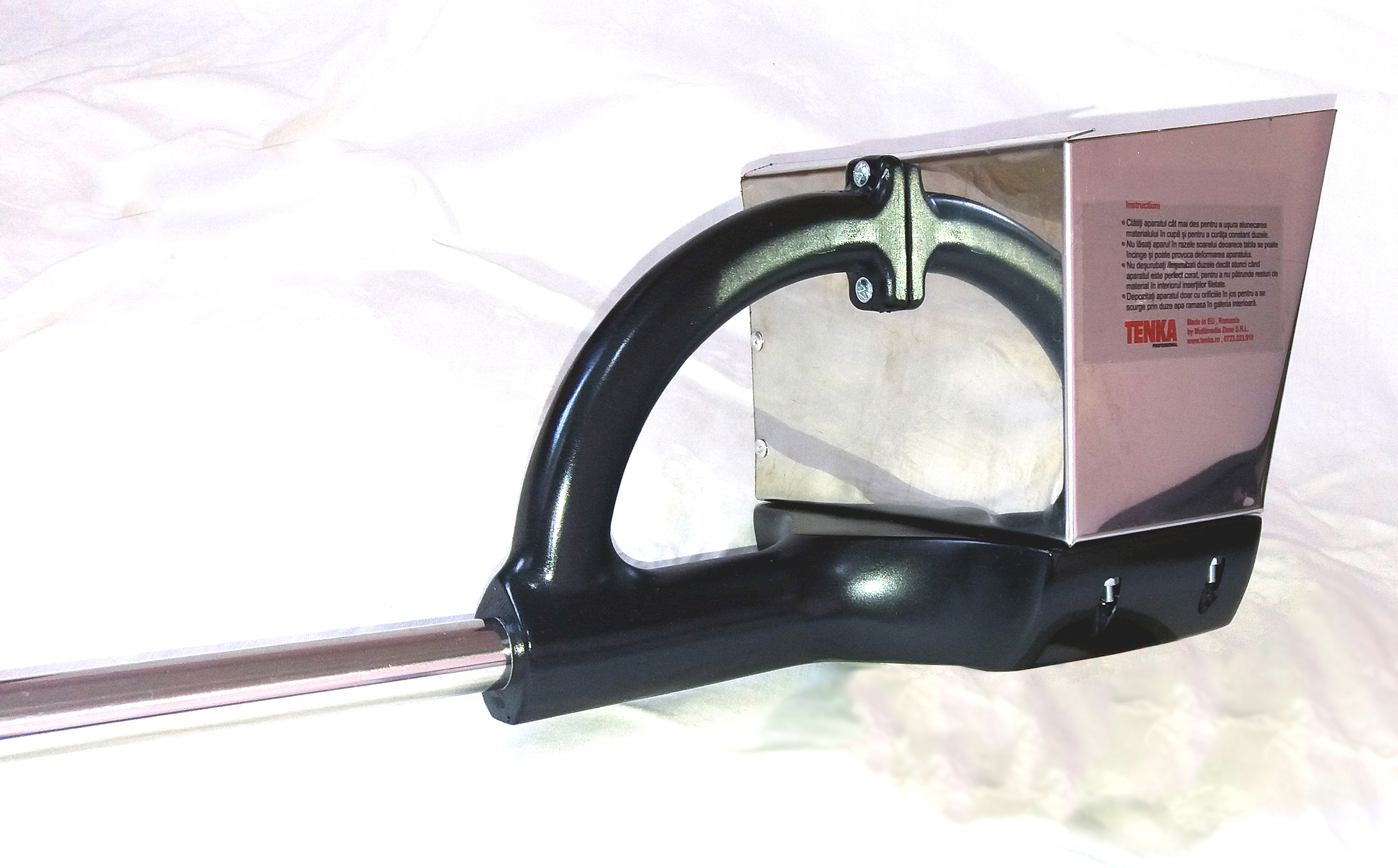

Cubeta ligera de aluminio para aproximadamente 5 kg de mortero
El mortero se introduce en una cubeta metálica fabricada en aluminio. Esta puede albergar aproximadamente 5 kg de material, una cantidad comparable a unos tres palustres llenos. El volumen de la cubeta ofrece suficiente material para un ritmo eficiente de aplicación, sin cargar excesivamente el aparato durante su manipulación.
En la parte superior, la cubeta dispone de un borde de aproximadamente 1,5 cm. Este ayuda a mantener el mortero en el interior cuando la pistola se mueve o se inclina para seguir diferentes zonas de la pared.

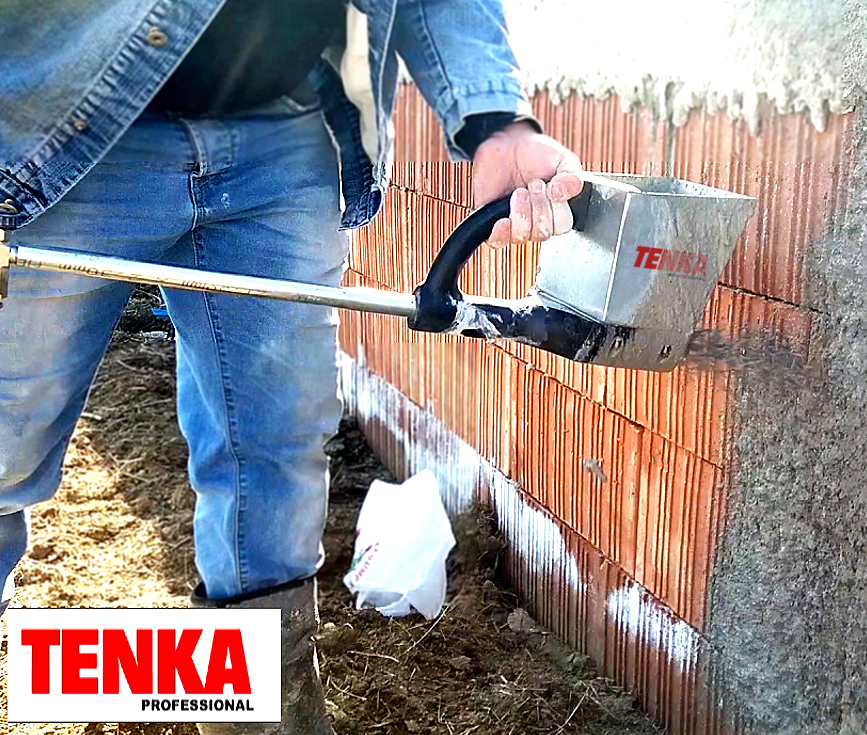

Posición de trabajo concebida para el enfoscado vertical
Al proyectar mortero en paredes, el operador debe sostener permanentemente tanto el peso de la pistola como el material que se encuentra en la cubeta. Por este motivo, en la TK-31N el mango principal está posicionado verticalmente, de modo que el aparato pueda sujetarse en una posición natural durante la aplicación.
Esta geometría facilita el desplazamiento de la pistola sobre la superficie de la pared y permite controlar más fácilmente la distancia y la dirección de proyección. La construcción busca así no solo la velocidad de aplicación, sino también la maniobrabilidad del aparato en el uso diario.

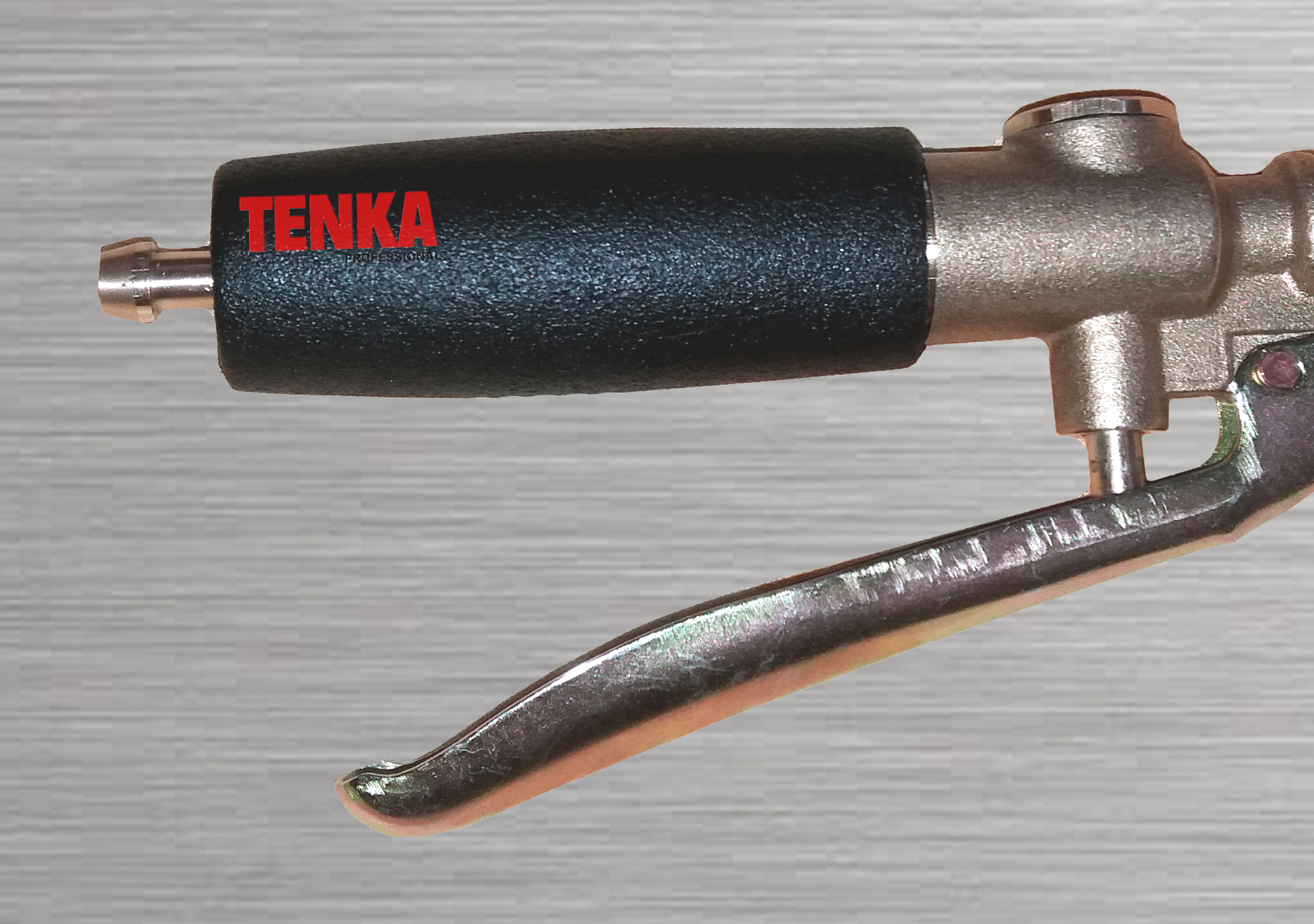

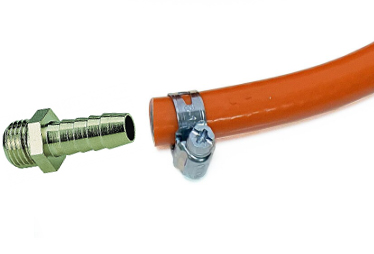

Acoplamiento rápido a la instalación de aire comprimido
La TK-31N funciona con aire comprimido, y la alimentación de las boquillas se controla manualmente mediante el gatillo. La conexión de la manguera se realiza a través de un acoplamiento neumático rápido universal de tipo “macho”, lo que simplifica tanto la conexión del aparato al compresor como su desconexión al terminar el trabajo.
Al presionar el gatillo, el aire comprimido se dirige al sistema neumático y contribuye al arrastre y dispersión del mortero a través de las boquillas que estén en funcionamiento.
Galería neumática mecanizada por CNC
El sistema de distribución de aire está fabricado en poliuretano duro, material elegido para lograr un componente robusto y a la vez ligero. En los puntos donde se montan las boquillas y los tapones de bloqueo se utilizan insertos metálicos roscados.
La galería se fabrica mediante mecanizado CNC de precisión. El proceso permite la ejecución controlada de los canales internos y las zonas funcionales a través de las cuales el aire se distribuye a cada boquilla.
El conjunto formado por la galería neumática, la cubeta de aluminio y el mango de soporte está diseñado para el entorno específico de una obra, donde el aparato debe ser lo suficientemente sólido para un uso repetido, sin resultar innecesariamente pesado durante su manipulación.

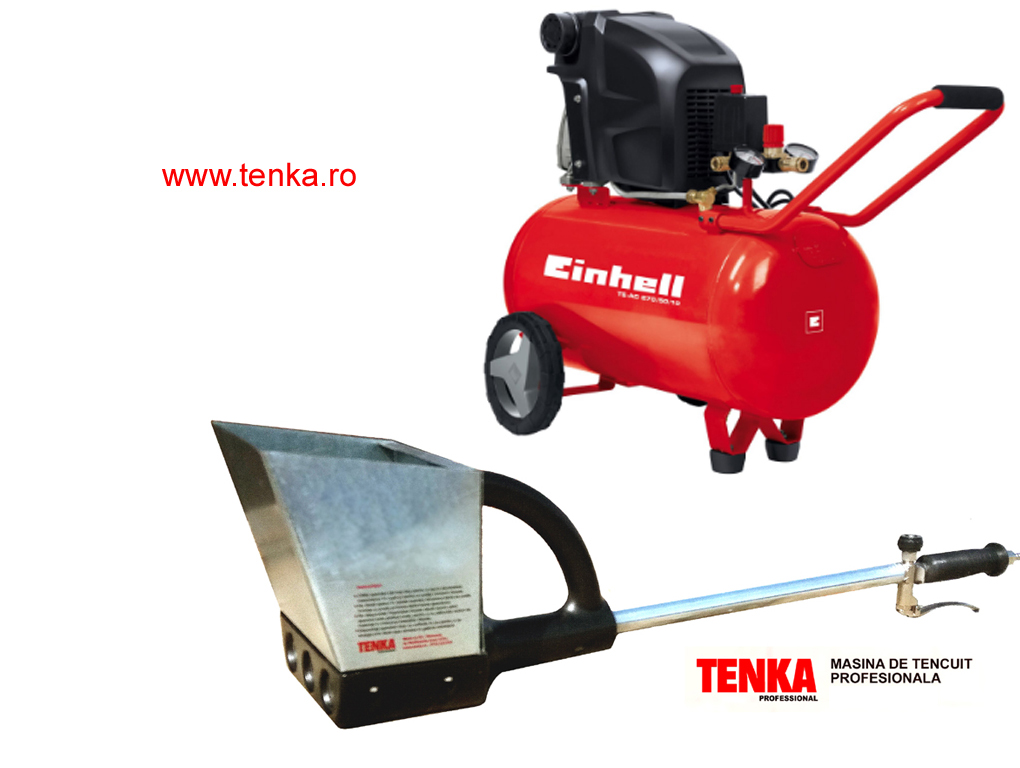

¿Qué compresor es necesario para la TK-31N?
El rendimiento de una pistola neumática para mortero depende directamente de la cantidad de aire que el compresor pueda suministrar. No basta con alcanzar una cierta presión: se debe asegurar también el caudal de aire necesario para cada boquilla en funcionamiento.
Como referencia para la proyección de mortero a una distancia de al menos 30 cm, se requiere una presión mínima de 3 bar por cada boquilla activa, junto con un caudal mínimo de 80 l/min por cada boquilla activa.
La necesidad de aire aumenta con el número de boquillas utilizadas. Si un compresor no puede mantener las condiciones necesarias cuando funcionan las tres boquillas, una o dos de ellas pueden cerrarse con los tapones específicos. Así, la misma TK-31N puede configurarse en función de la instalación neumática disponible.
Aplicaciones para paredes y otras superficies verticales
La TENKA TK-31N está destinada principalmente a la proyección de mortero en superficies verticales. Su construcción con tres boquillas la hace adecuada tanto para cubrir paredes comunes como para trabajos en los que el material debe introducirse o proyectarse sobre diferentes tipos de armaduras.
Dependiendo del material utilizado y de las particularidades de la obra, la pistola puede usarse para:
- aplicación de enfoscado en mampostería y paredes de ladrillo, bloque de hormigón, piedra, barro y otros soportes compatibles;
- proyección de mortero sobre mallas electrosoldadas y estructuras armadas, incluyendo la realización o carga de paredes de piscinas;
- recubrimiento de paredes construidas con paja, materiales naturales o estructuras que requieran el relleno de una armadura;
- realización de la capa de imprimación o salpicado antes del enfoscado, para preparar el soporte y favorecer la adherencia;
- relleno localizado de superficies o espacios mediante el uso de una sola boquilla para obtener un chorro concentrado;
- realización de superficies decorativas mediante la carga de material y posterior modelado, incluyendo acabados con aspecto de piedra natural;
- proyección de morteros de acabado, enlucidos u otras composiciones compatibles con el principio de funcionamiento de la pistola neumática.
De cobertura rápida a aplicación concentrada
Una de las características que diferencia a la TENKA TK-31N es que la misma pistola puede utilizarse en varias configuraciones. Con tres boquillas activas se obtiene una zona de proyección más amplia, adecuada para un avance rápido en grandes superficies. Al cerrar una boquilla, el aparato puede funcionar con dos salidas, y para trabajos localizados el material puede proyectarse a través de una sola boquilla.
Esta adaptabilidad permite al operador elegir la configuración según el trabajo, sin necesidad de varias pistolas para situaciones diferentes. Al mismo tiempo, la posibilidad de reducir el número de boquillas ayuda a correlacionar el consumo de aire con el rendimiento del compresor disponible.
Aplicación mecanizada de mortero en lugar del lanzado manual
El uso de la TK-31N permite que el mortero se proyecte neumáticamente sobre el soporte, en lugar de ser lanzado manualmente de forma repetida con el palustre. El operador puede alimentar la cubeta, posicionar la pistola a la distancia adecuada de la pared y distribuir el material en la zona de trabajo accionando el gatillo.
Para superficies extensas, las tres boquillas permiten cubrir un ancho mayor en cada pasada. En zonas que requieren precisión, la reducción del número de boquillas activas ofrece un mejor control sobre el lugar donde se proyecta el material. De este modo, el aparato puede contribuir a acortar el tiempo necesario para la aplicación del mortero y aumentar la productividad de los trabajos de enfoscado.

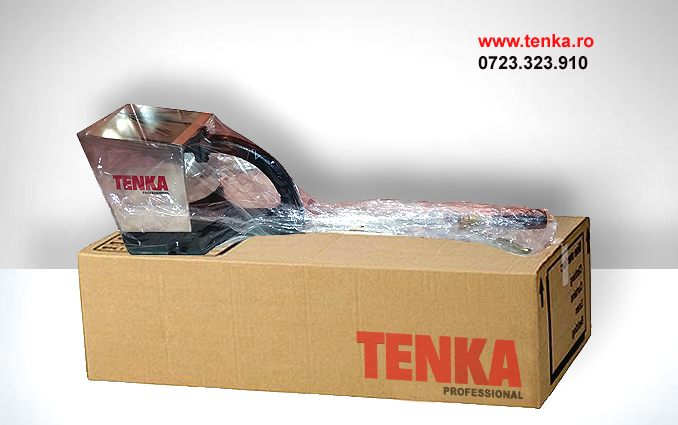

¿Qué recibes junto con la TENKA TK-31N?
El paquete estándar incluye la pistola neumática de enfoscar TENKA TK-31N, provista de tres boquillas para la aplicación en paredes, así como los tapones necesarios para el bloqueo individual de las boquillas. Se incluyen también la factura, el certificado de garantía y las instrucciones técnicas para el uso del aparato.
Dependiendo de las necesidades del trabajo, la configuración puede completarse con accesorios adicionales disponibles por separado. Bajo pedido y según disponibilidad de stock, se pueden suministrar, con coste adicional, manguera neumática de la longitud deseada o kits de piezas de repuesto que pueden incluir boquillas neumáticas y tapones de bloqueo.
Preguntas, comentarios y opiniones
Preguntas y experiencias compartidas por clientes y usuarios.
Añadir comentario
Comparte tu pregunta, experiencia u opinión.
Utilicen mortero clásico (multibat con arena o cemento + arena + cal) con arena gruesa... 0.4-0.5 (de gravera).
Consejo: si utilizan malla electrosoldada o acero de cualquier tipo, no utilicen cal en la composición del mortero. Hagan el revoque solo con arena y cemento. 6 paladas de arena + 1 de cemento.
Por lo tanto, si trabajan de forma relajada entre 2 personas, les aseguramos que es suficiente un compresor con un tanque de 50 litros, presión de 8 bares y un caudal mínimo aspirado de 270 litros/minuto. La recomendación es que sea de 2 pistones y no de uno.
Tienen aquí un vídeo de uno de nuestros clientes con un compresor de 50 litros/ 8 bares con un solo pistón.
Aquí tienen aquí también un modelo de compresor con 2 pistones.
Si trabajan en equipo (uno carga continuamente, otro nivela, otro carga sacos, otro mezcla, etc.), el compresor de 50 litros bajará la presión a 5-6 bares y no podrá mantenerla constante a 7-8 bares como debería.
En ese caso, es necesario un compresor de 100 litros, ya que su motor tiene la capacidad de cargar el tanque más rápido a una presión constante de 7-8 bares.
Las boquillas de las pistolas de enlucir están calculadas con gran precisión para ajustarse a los parámetros de estos compresores. Si no me equivoco, el diámetro de las boquillas es de 2.35mm.
Si no ponen suficiente cemento, el mortero rebotará en la pared y no fraguará. Se perderá en el suelo.
Si ponen demasiado cemento, el mortero se vuelve demasiado pegajoso y difícil de proyectar incluso con la paleta a mano.
Si utilizan revoque clásico (arena + cemento + cal), usen la proporción 6+1+1 (6 paladas de arena, 1 palada de cal, 1 palada de cemento) o múltiplos (12+2+2). Si en el revoque tienen barras de refuerzo para resistencia, no usen cal en la receta del mortero, ya que el hierro se oxidará y aparecerá una mancha de óxido que saldrá siempre a la superficie de la pared.
CONSEJOS:
- NO dejen el aparato en el agua donde lo lavaron, ya que el agua con cemento entrará en el aparato y se puede endurecer.
- Después de lavar el aparato, déjenlo en agua limpia mientras hacen la pausa de trabajo.
- Cuando desenrosquen las boquillas para limpiarlas, asegúrense de que la máquina de revocar esté lavada y limpia.
- Compren también el paquete de boquillas de repuesto.
Pronto actualizaremos los modelos con un filtro para detener toda la suciedad de la manguera en el acople rápido de la máquina de revocar y para que se olviden de limpiar las boquillas. Se está trabajando en ello y se lanzará al mercado lo antes posible. El filtro se colocará en la entrada del acople rápido del gatillo y retendrá cualquier impureza, dejando las boquillas limpias todo el tiempo.
He construido un garaje, al no ser profesional las paredes no quedaron del todo rectas, al enlucir tuve que cargar bastante. Así es como quedó al final: FOTO
También funciona con Mp75, pero nosotros solo recomendamos el revoque clásico y no el mecanizado.
Se cargan aproximadamente 400 mp al día por persona. Cabe mencionar que el primer día usamos arena muy fina y funcionó muy mal. Pensamos que la culpa era de la máquina de revocar. Luego cambiamos a arena de granulometría gruesa (0.4m) y funciona de maravilla. Voy a subir un vídeo.
Por lo tanto, para que un compresor funcione sin problemas en modo hobby (es decir, si enyesa su propia casa de forma relajada) necesita un caudal mínimo aspirado de 250 l/min, una presión de 8-9 bares (nunca supere los 9 bares) y un tanque de aire de al menos 50 litros.
Lo ideal sería que tuviera 2 pistones en lugar de uno solo. En los motores de 2 pistones el caudal es el doble (400l/min) y el motor logra llenar el tanque mucho más rápido y, a veces, hacer una pausa.
Si trabaja en modo profesional, es decir, con un equipo (uno en la hormigonera, otro cargando, otro nivelando), necesita un compresor con un tanque de 100 litros, el resto de los parámetros permanecen iguales (caudal, presión, etc.).
Si ya tiene un compresor más pequeño y no desea invertir en uno más potente, puede usar la máquina Tenka con solo 2 boquillas. Bloquee el resto de las boquillas, se incluyen unas tapas de bloqueo en el paquete. Con 2 boquillas, la máquina carga hasta 2 cm de espesor de yeso en un solo segundo si se mantiene en posición. Por lo tanto, es bastante rápida incluso con 2 boquillas. El exceso de presión se liberará por debajo del gatillo de la pistola.
Las de 3 boquillas saldrán de producción pronto.
aquí
El mortero más utilizado y con el precio más ventajoso: link mortero
Compresor barato (hobby) pero probado por nosotros en el modelo de 3 boquillas: link compresor
Utilice arena con la granulometría más grande posible: 0.3 - 0.4 mm
Encontrará otras recetas de mortero en las instrucciones del paquete. ¡Buen trabajo y que Dios le ayude!
