Máquina de proyectar mortero para techos - 4 boquillas
La TENKA TVN-4 es una máquina neumática para el enlucido de techos, con 4 boquillas bloqueables individualmente. Permite trabajar con 1, 2, 3 o 4 boquillas.
Detalles del producto

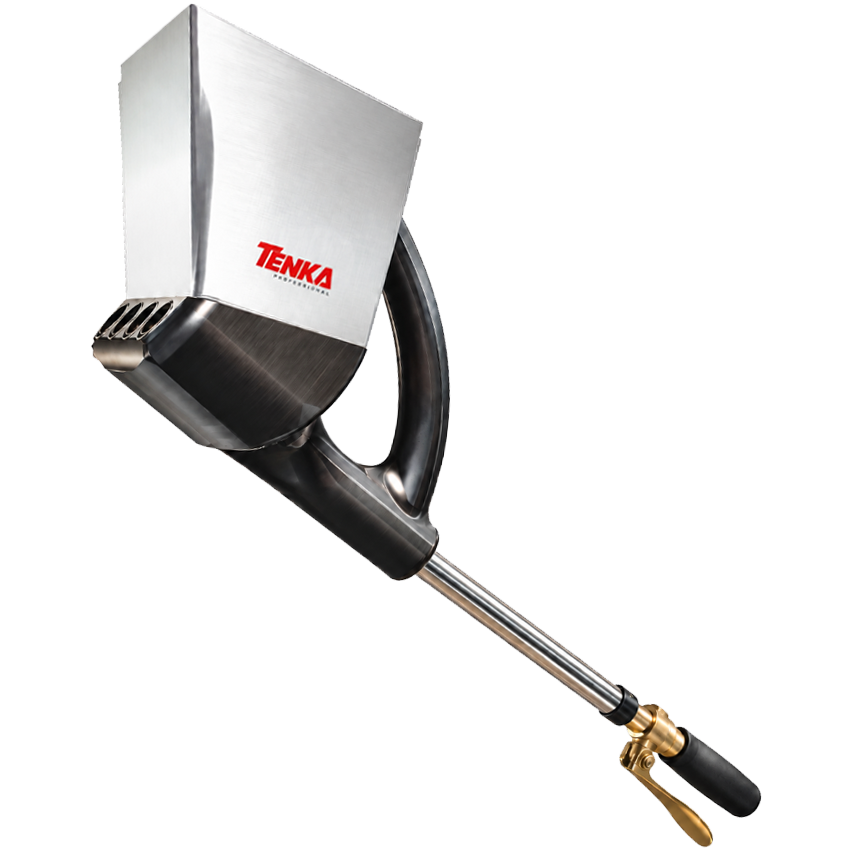

TENKA TVN-4 es una máquina neumática de proyectar mortero diseñada específicamente para la aplicación de mortero en techos y otras superficies horizontales. La configuración de 4 boquillas permite una proyección rápida y uniforme del material, y el sistema de bloqueo individual ofrece la posibilidad de trabajar con 1, 2, 3 o las 4 boquillas, dependiendo de la tarea y de la capacidad del compresor utilizado.
La construcción del modelo TVN-4 ha sido pensada para trabajos en los que el mortero debe proyectarse de abajo hacia arriba. La lanza de acero inoxidable permite posicionar el aparato a una distancia práctica de la superficie de trabajo, mientras que la pistola neumática con gatillo ofrece al operario un control directo sobre el suministro de aire y el momento de la proyección del material.
4 boquillas para el enlucido de techos
El modelo TVN-4 está equipado con 4 boquillas neumáticas orientadas para la proyección de mortero hacia el techo. Su disposición permite distribuir el material sobre una superficie mayor en una sola pasada y contribuye a aumentar el rendimiento en comparación con la aplicación manual.
Las 4 boquillas pueden ser controladas individualmente mediante tapas de bloqueo. Así, el operario puede utilizar el aparato en cuatro configuraciones diferentes: con una sola boquilla, con dos, con tres o con las cuatro boquillas activas.
Esta flexibilidad permite adaptar el aparato tanto al tamaño de la superficie y la consistencia del material, como al caudal de aire disponible. Para superficies grandes se puede utilizar toda la capacidad del aparato, mientras que para zonas más pequeñas o trabajos que requieran más control se puede reducir el número de boquillas activas.
Tapas de bloqueo – usted elige cuántas boquillas desea utilizar
El sistema de bloqueo permite desactivar individualmente las boquillas que no sean necesarias para el trabajo en cuestión. Al montar la tapa de bloqueo se cierra el funcionamiento de dicha boquilla, de modo que el aire y el material se dirijan únicamente a través de las boquillas que permanecen activas.
De este modo, la TENKA TVN-4 puede configurarse rápidamente para diferentes situaciones de trabajo. El uso de una sola boquilla permite concentrar el chorro en una zona restringida, mientras que el uso simultáneo de las 4 boquillas es adecuado para cubrir rápidamente superficies más grandes.
Tolva de acero inoxidable de 0,8 mm
La tolva para el mortero está fabricada en chapa de acero inoxidable con un espesor de 0,8 mm, material elegido por su resistencia a las condiciones específicas de las obras de construcción y por su facilidad de mantenimiento tras el uso.
La forma de la tolva está adaptada a la posición de trabajo del aparato, de modo que el material pueda alimentar correctamente la zona de las boquillas cuando el mortero se proyecta hacia el techo.
Pistola de latón con gatillo
El suministro de aire comprimido se controla mediante una pistola neumática fabricada en latón y provista de gatillo. El operario puede así iniciar o detener rápidamente el flujo de aire durante el trabajo, sin operaciones adicionales.
El uso de latón para el cuerpo de la pistola ofrece una construcción robusta para este componente importante del sistema neumático y contribuye a la fiabilidad del aparato en el uso repetido en obra.
Lanza de acero inoxidable para trabajos en techos
El modelo TVN-4 cuenta con una lanza fabricada en acero inoxidable, que conecta la pistola de mando con el conjunto de proyección de mortero. La configuración del aparato permite al operario controlar la proyección del material manteniendo una posición de trabajo adecuada para la aplicación en superficies situadas por encima de él.
La lanza contribuye tanto al posicionamiento correcto de la tolva y las boquillas respecto al techo, como a mantener una distancia de trabajo adecuada durante la proyección del mortero.
Galería neumática de material plástico
La distribución del aire hacia las 4 boquillas se realiza mediante una galería neumática de material plástico. Esta distribuye el aire a cada punto de proyección y permite el funcionamiento del aparato con el número de boquillas seleccionado por el operario.
Junto con el sistema individual de bloqueo, la galería permite pasar de una configuración de trabajo a otra sin necesidad de cambiar de aparato.
Peso reducido para un aparato destinado a trabajar sobre el operario
La TENKA TVN-4 pesa aproximadamente 3,5 kg sin mortero. Con la tolva cargada, el peso total del aparato alcanza aproximadamente los 7,5 kg.
El peso y la configuración del aparato tienen una importancia especial en el caso del enlucido de techos, ya que el equipo se utiliza en una posición diferente a la de una pistola destinada exclusivamente a paredes. La TVN-4 busca ofrecer un compromiso práctico entre capacidad de carga, robustez de los componentes y la maniobrabilidad necesaria para el trabajo en altura.
Conexión al compresor y control directo de la proyección
La TENKA TVN-4 funciona con aire comprimido y se conecta a la instalación neumática del compresor. El gatillo de la pistola permite al operario controlar directamente el suministro de aire durante la aplicación del mortero.
Para un funcionamiento correcto, el compresor utilizado debe poder suministrar la presión y el caudal de aire necesarios para el número de boquillas activas. Cuantas más boquillas se utilicen simultáneamente, mayor será el requerimiento total de aire del aparato.
La posibilidad de bloquear individualmente las boquillas representa una ventaja también desde este punto de vista: si la instalación neumática disponible no puede soportar el funcionamiento óptimo de las 4 boquillas a la vez, el operario puede reducir el número de boquillas activas.
¿Dónde se puede utilizar la TENKA TVN-4?
El modelo TVN-4 está destinado principalmente a trabajos de proyección de mortero en techos y superficies horizontales o inclinadas situadas por encima del operario. Dependiendo del material utilizado y de las características del soporte, el aparato puede usarse para:
- enlucido de techos en construcciones nuevas o trabajos de renovación;
- aplicación mecanizada de mortero en forjados y otras superficies horizontales;
- carga de superficies armadas con malla electrosoldada u otros sistemas de refuerzo compatibles;
- aplicación de la capa de imprimación o salpicado para la preparación del soporte antes de las siguientes capas;
- relleno de ciertas zonas mediante la concentración de la proyección con una o dos boquillas;
- trabajos en los que sea necesario adaptar rápidamente el ancho y el caudal de proyección mediante el uso de un número diferente de boquillas.
De una sola boquilla a las 4 boquillas
Una de las principales ventajas del modelo TENKA TVN-4 es la libertad de adaptar la configuración del aparato al trabajo ejecutado. El operario no está obligado a trabajar permanentemente con las cuatro boquillas.
Para intervenciones precisas se puede utilizar una sola boquilla. Para una zona más grande se pueden activar dos o tres boquillas, y cuando se requiera un alto rendimiento y el compresor pueda asegurar el caudal correspondiente, se pueden utilizar las 4 boquillas simultáneamente.
Esta configuración convierte a la TVN-4 en un equipo flexible para el enlucido de techos, capaz de combinar la velocidad de aplicación con la posibilidad de control del chorro de mortero.
Construida para una operación difícil: el enlucido de techos

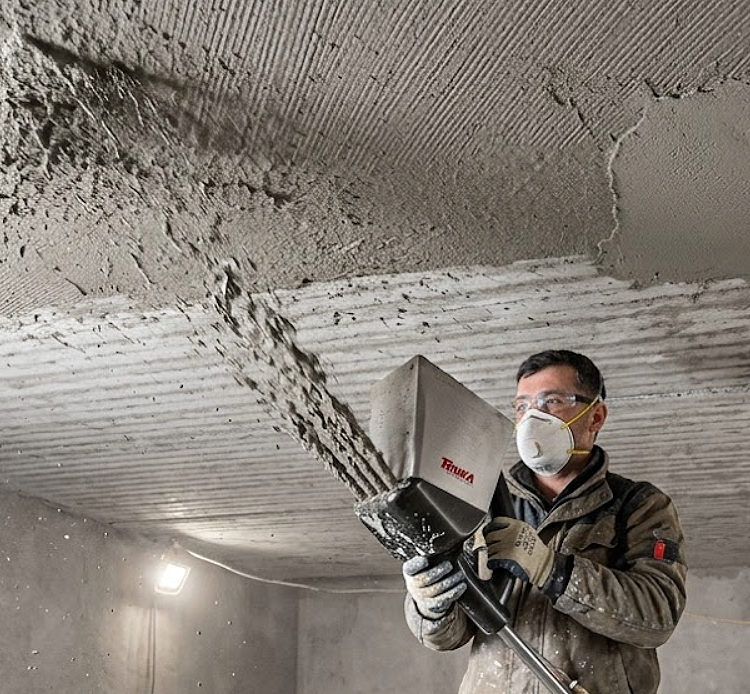

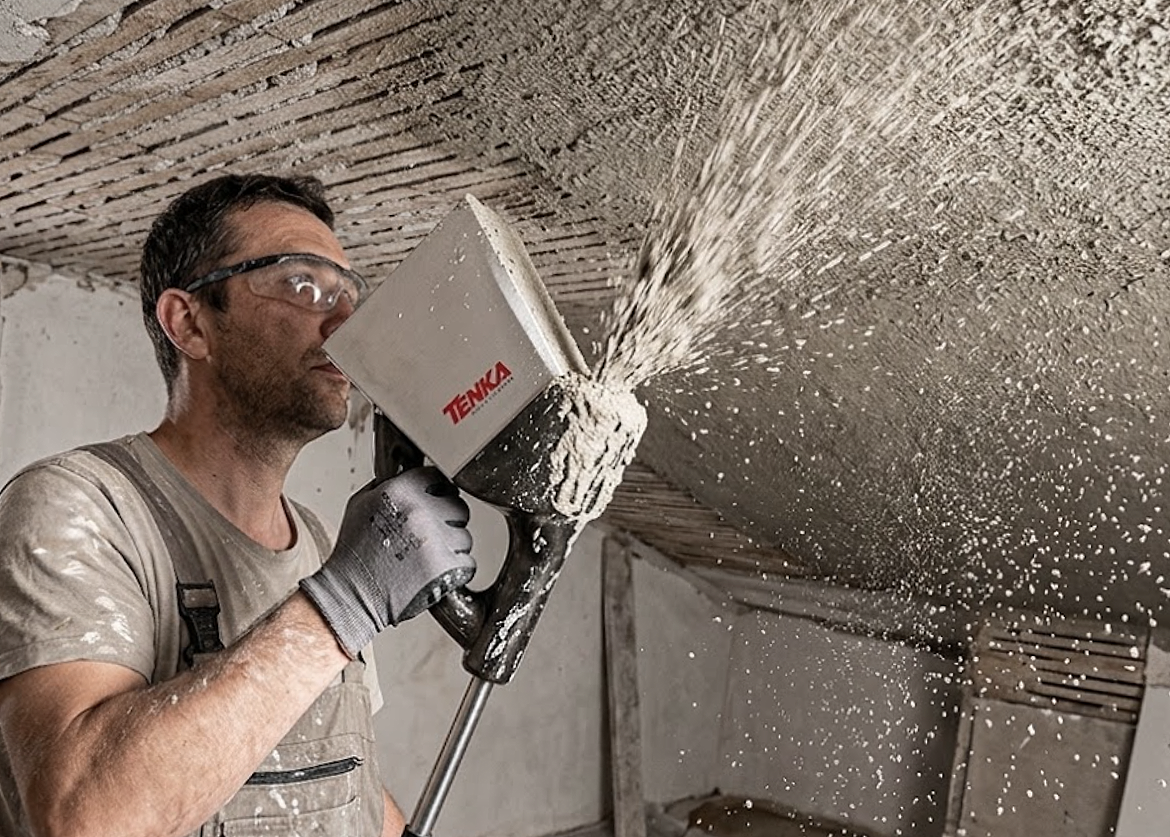

La aplicación manual de mortero en el techo es una de las tareas más exigentes en los trabajos de enlucido. La TENKA TVN-4 ha sido diseñada precisamente para mecanizar esta etapa, proyectando el mortero neumáticamente hacia la superficie y permitiendo al operario controlar la aplicación directamente desde la pistola.
La combinación de las 4 boquillas bloqueables, la tolva de acero inoxidable de 0,8 mm, la pistola de latón con gatillo, la galería neumática y la lanza de acero inoxidable ofrece un conjunto sencillo y adaptable, destinado a quienes desean reducir el tiempo necesario para la aplicación manual y aumentar el rendimiento de los trabajos de enlucido de techos.
Contenido del paquete
El paquete contiene: la máquina neumática de proyectar para techos TENKA TVN-4, equipada con tolva de acero inoxidable de 0,8 mm, 4 boquillas para la proyección de mortero, sistema de bloqueo individual de boquillas, galería neumática, lanza de acero inoxidable y pistola de latón con gatillo, junto con la factura, el certificado de garantía y las instrucciones técnicas de uso.
A petición del cliente y según disponibilidad de stock, se pueden suministrar con coste adicional accesorios suplementarios, como manguera neumática de la longitud deseada o componentes de repuesto compatibles con el aparato.
Preguntas, comentarios y opiniones
Preguntas y experiencias compartidas por clientes y usuarios.
Añadir comentario
Comparte tu pregunta, experiencia u opinión.
Utilicen mortero clásico (multibat con arena o cemento + arena + cal) con arena gruesa... 0.4-0.5 (de gravera).
Consejo: si utilizan malla electrosoldada o acero de cualquier tipo, no utilicen cal en la composición del mortero. Hagan el revoque solo con arena y cemento. 6 paladas de arena + 1 de cemento.
Por lo tanto, si trabajan de forma relajada entre 2 personas, les aseguramos que es suficiente un compresor con un tanque de 50 litros, presión de 8 bares y un caudal mínimo aspirado de 270 litros/minuto. La recomendación es que sea de 2 pistones y no de uno.
Tienen aquí un vídeo de uno de nuestros clientes con un compresor de 50 litros/ 8 bares con un solo pistón.
Aquí tienen aquí también un modelo de compresor con 2 pistones.
Si trabajan en equipo (uno carga continuamente, otro nivela, otro carga sacos, otro mezcla, etc.), el compresor de 50 litros bajará la presión a 5-6 bares y no podrá mantenerla constante a 7-8 bares como debería.
En ese caso, es necesario un compresor de 100 litros, ya que su motor tiene la capacidad de cargar el tanque más rápido a una presión constante de 7-8 bares.
Las boquillas de las pistolas de enlucir están calculadas con gran precisión para ajustarse a los parámetros de estos compresores. Si no me equivoco, el diámetro de las boquillas es de 2.35mm.
Si no ponen suficiente cemento, el mortero rebotará en la pared y no fraguará. Se perderá en el suelo.
Si ponen demasiado cemento, el mortero se vuelve demasiado pegajoso y difícil de proyectar incluso con la paleta a mano.
Si utilizan revoque clásico (arena + cemento + cal), usen la proporción 6+1+1 (6 paladas de arena, 1 palada de cal, 1 palada de cemento) o múltiplos (12+2+2). Si en el revoque tienen barras de refuerzo para resistencia, no usen cal en la receta del mortero, ya que el hierro se oxidará y aparecerá una mancha de óxido que saldrá siempre a la superficie de la pared.
CONSEJOS:
- NO dejen el aparato en el agua donde lo lavaron, ya que el agua con cemento entrará en el aparato y se puede endurecer.
- Después de lavar el aparato, déjenlo en agua limpia mientras hacen la pausa de trabajo.
- Cuando desenrosquen las boquillas para limpiarlas, asegúrense de que la máquina de revocar esté lavada y limpia.
- Compren también el paquete de boquillas de repuesto.
Pronto actualizaremos los modelos con un filtro para detener toda la suciedad de la manguera en el acople rápido de la máquina de revocar y para que se olviden de limpiar las boquillas. Se está trabajando en ello y se lanzará al mercado lo antes posible. El filtro se colocará en la entrada del acople rápido del gatillo y retendrá cualquier impureza, dejando las boquillas limpias todo el tiempo.
He construido un garaje, al no ser profesional las paredes no quedaron del todo rectas, al enlucir tuve que cargar bastante. Así es como quedó al final: FOTO
Se cargan aproximadamente 400 mp al día por persona. Cabe mencionar que el primer día usamos arena muy fina y funcionó muy mal. Pensamos que la culpa era de la máquina de revocar. Luego cambiamos a arena de granulometría gruesa (0.4m) y funciona de maravilla. Voy a subir un vídeo.
Por lo tanto, para que un compresor funcione sin problemas en modo hobby (es decir, si enyesa su propia casa de forma relajada) necesita un caudal mínimo aspirado de 250 l/min, una presión de 8-9 bares (nunca supere los 9 bares) y un tanque de aire de al menos 50 litros.
Lo ideal sería que tuviera 2 pistones en lugar de uno solo. En los motores de 2 pistones el caudal es el doble (400l/min) y el motor logra llenar el tanque mucho más rápido y, a veces, hacer una pausa.
Si trabaja en modo profesional, es decir, con un equipo (uno en la hormigonera, otro cargando, otro nivelando), necesita un compresor con un tanque de 100 litros, el resto de los parámetros permanecen iguales (caudal, presión, etc.).
Si ya tiene un compresor más pequeño y no desea invertir en uno más potente, puede usar la máquina Tenka con solo 2 boquillas. Bloquee el resto de las boquillas, se incluyen unas tapas de bloqueo en el paquete. Con 2 boquillas, la máquina carga hasta 2 cm de espesor de yeso en un solo segundo si se mantiene en posición. Por lo tanto, es bastante rápida incluso con 2 boquillas. El exceso de presión se liberará por debajo del gatillo de la pistola.
Las de 3 boquillas saldrán de producción pronto.
aquí
El mortero más utilizado y con el precio más ventajoso: link mortero
Compresor barato (hobby) pero probado por nosotros en el modelo de 3 boquillas: link compresor
Utilice arena con la granulometría más grande posible: 0.3 - 0.4 mm
Encontrará otras recetas de mortero en las instrucciones del paquete. ¡Buen trabajo y que Dios le ayude!
